TS-8_6ZYD_D

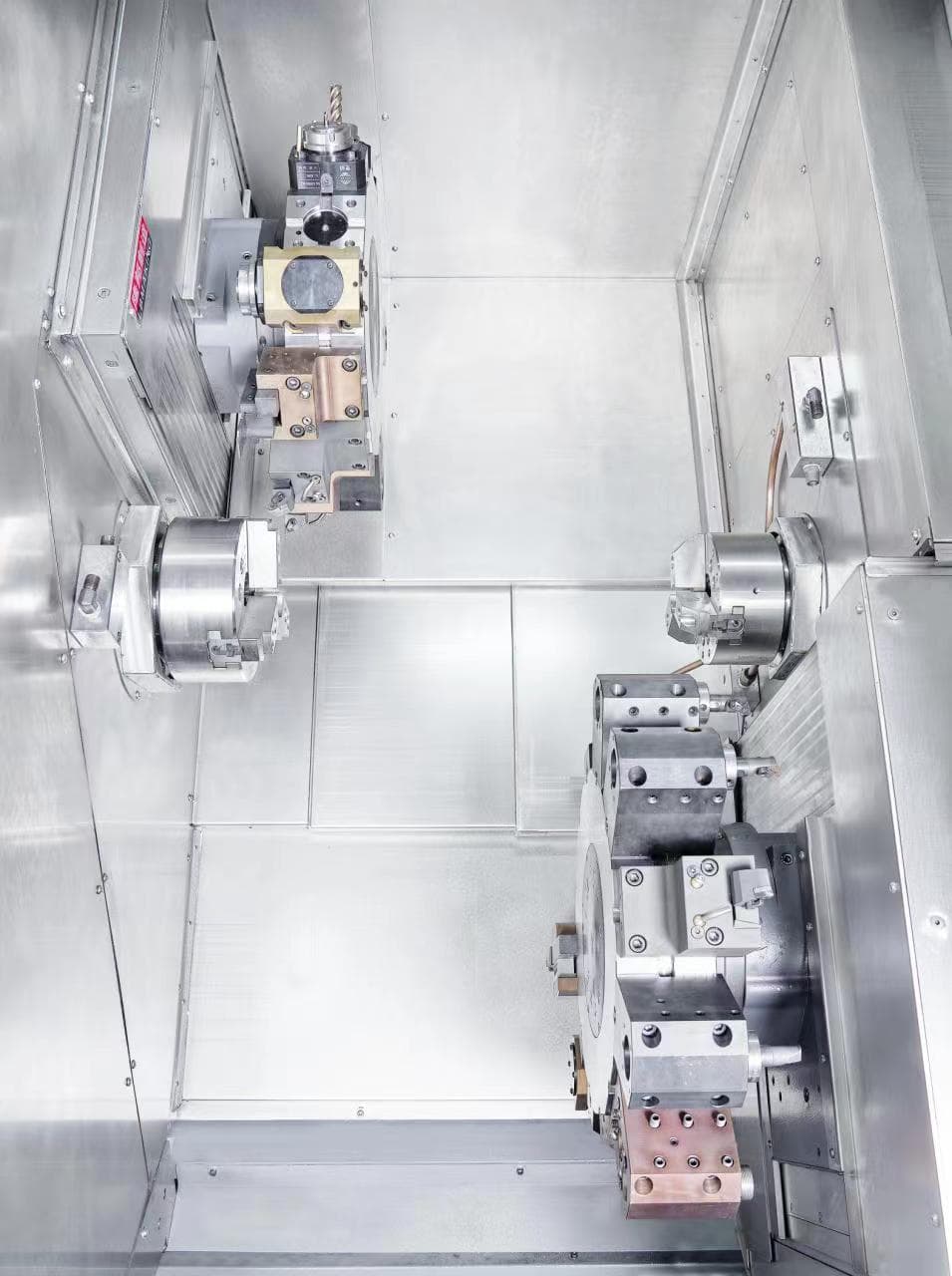

Двухшпиндельный токарно-фрезерный станок с двумя револьверными суппортами Описание: Это высокопроизводительный многофункциональный обрабатывающий центр, представляющий собой вершину автоматизации и производительности в токарной обработке. Он объединяет в одном корпусе два независимых рабочих места, что позволяет обрабатывать две детали одновременно или одну сложную деталь с двух сторон за один установочный цикл, комбинируя токарные и фрезерные операции. Ключевые компоненты и их функции: Два шпинделя (Dual Spindle): Обычно расположены соосно друг напротив друга (левый и правый) или под углом. Функции: Одновременная обработка двух деталей: Каждый шпиндель работает со своей заготовкой, удваивая производительность (например, на левом шпинделе обрабатывается одна сторона детали "А", на правом — одна сторона детали "Б"). Сквозная обработка одной детали: После обработки первой стороны на левом шпинделе, заготовка автоматически передается (например, с помощью захвата правого шпинделя) для обработки второй стороны на правом шпинделе. Это исключает ручную переустановку и гарантирует высочайшую соосность. Два револьверных суппорта (Dual Turret): Каждый суппорт (обычно верхний и нижний, или левый и правый) оснащен собственным набором инструментов (8-12 позиций и более). Функции: Одновременная обработка одной детали двумя инструментами: Это самая мощная функция. Например, один суппорт может точить наружный контур, а второй — одновременно растачивать внутреннее отверстие, что сокращает время цикла на 30-50%. Независимая работа на разных шпинделях: Каждый суппорт может быть закреплен за своим шпинделем для одновременной обработки двух деталей. Гибкость оснастки: В суппорты устанавливаются как обычные токарные резцы, так и приводные (активные) инструменты для фрезерования, сверления и нарезания резьбы. Токарно-фрезерный функционал (Turning and Milling): Оба шпинделя являются шлифованными (C-ось), то есть могут точно позиционировать заготовку под любым углом и вращаться с заданной скоростью. В сочетании с приводными инструментами это позволяет выполнять фрезерование плоских поверхностей, пазов, шлицев, сверление и нарезание резьбы в любом месте детали (по окружности или торцу) без ее переустановки. Принцип работы (пример сквозной обработки): Заготовка зажимается в левом шпинделе. Левый (или верхний) суппорт обрабатывает первую сторону (точение, растачивание). Этот же или второй суппорт с приводным инструментом фрезерует пазы или сверлит отверстия на первой стороне. Правый шпиндель захватывает деталь с торца, левый шпиндель разжимается. Правый шпиндель с деталью и правый (или нижний) суппорт выполняют полную обработку второй стороны. Готовая деталь выгружается. Весь цикл — без участия оператора. Преимущества: Максимальная производительность: Сокращение времени цикла за счет одновременной работы и исключения переустановок. Высочайшая точность: Обработка с двух сторон за один установ обеспечивает идеальную соосность и отсутствие накопления погрешностей. Полная законченность детали: Возможность выполнить ВСЕ необходимые операции (токарные, фрезерные, сверлильные) в одном станке. Снижение себестоимости: Экономия на оборудовании, площадях, операторах и промежуточных складах. Сфера применения: Массовое производство сложных деталей для автомобильной промышленности (ступицы, фланцы, корпуса насосов, коленчатые валы). Производство прецизионных деталей для аэрокосмической отрасли, гидравлики и медицинской техники. Изготовление любых деталей, требующих обработки с двух сторон и наличия фрезерованных элементов.
